软密封闸阀种类与结构解析

软密封闸阀种类与结构解析

进口软密封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间，可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上的水介质的截流装置使用

一、主要种类

软密封闸阀按驱动方式和密封结构可分为以下类型：

‌明杆式（对应国标型号Z41X型）‌

‌结构特征‌：阀杆外露，螺纹与手轮联动，闸板升降直观可见，适用于需频繁调节的场合。

‌应用场景‌：工业管道、大型建筑给排水系统等需实时观察开闭状态的场景。

‌暗杆式（对应国标型号Z45X型）‌

‌结构特征‌：阀杆内置，通过底部梯形螺纹驱动闸板升降，节省安装空间；依赖行程标记判断开闭位置。

‌典型设计‌：闸板包覆橡胶层，通过弹簧增强密封贴合度，密封性能更优。

‌特殊类型‌

‌丝扣式‌：阀体两端配置内/外螺纹（BSP、NPT标准），适用于低压、小口径管道（如供水、暖通系统）。

‌防盗式（对应国标型号Z945X型）‌：采用非标钥匙槽或密码锁结构，仅授权人员可操作，防止非法篡改。

‌沟槽式‌：适配卡箍连接，便于消防管道快速安装，兼具弹性密封与维护便捷性。

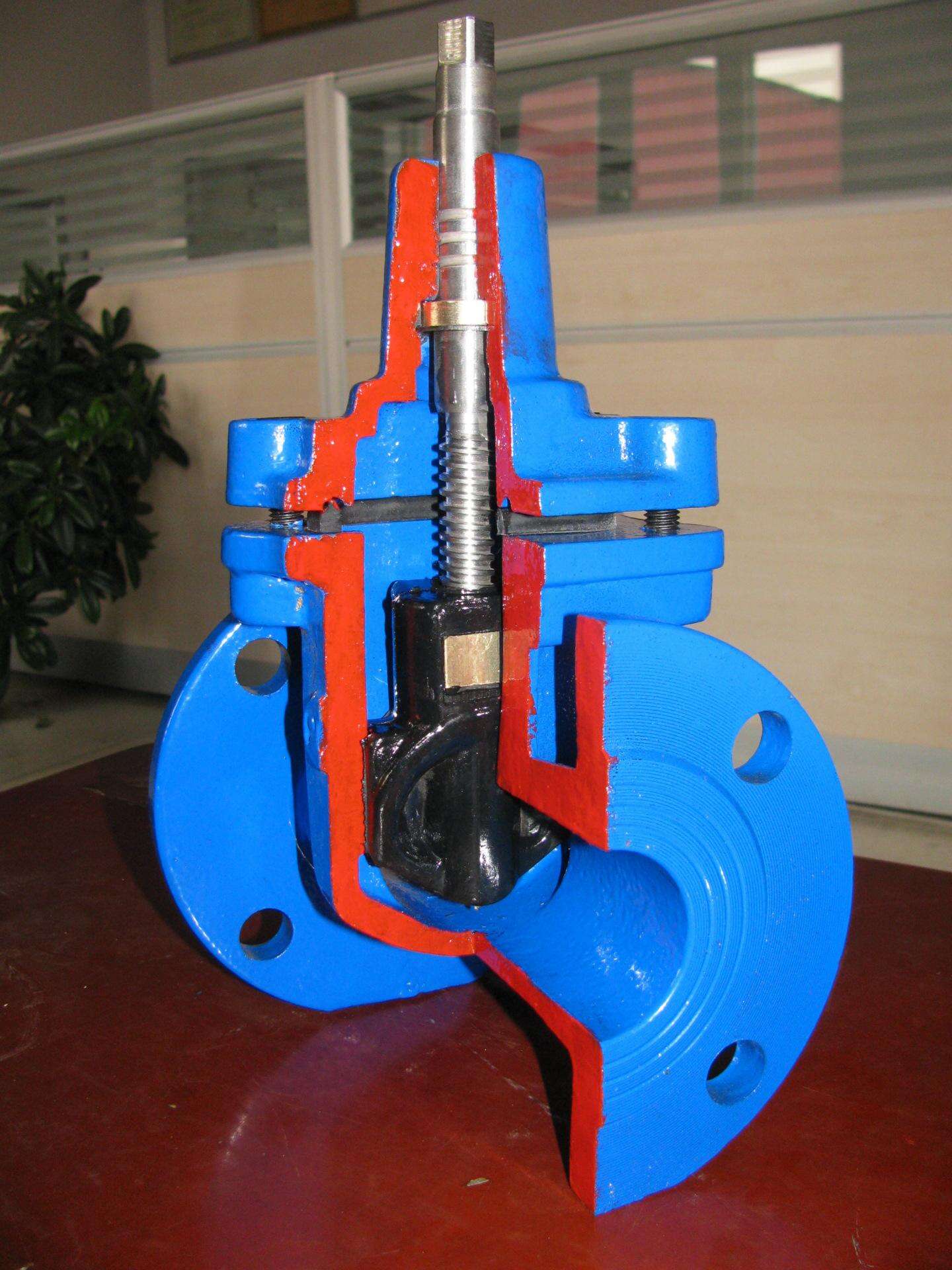

二、核心结构设计

‌阀体与流道‌

‌材质‌：球墨铸铁（QT450-10）或不锈钢（CF8/CF8M），耐腐蚀性强。

‌流道设计‌：全通径结构减少压损，底部导向槽与闸板导杆配合，确保垂直升降精度。

‌密封组件‌

‌闸板‌：金属骨架（如304不锈钢）外覆EPDM橡胶或NBR橡胶（3-5mm厚），V型密封唇在介质压力下产生自紧效应，实现双向密封。

‌阀座‌：嵌入橡胶或聚四氟乙烯（PTFE）密封圈，与闸板形成软密封副，关闭时实现零泄漏。

‌传动系统‌

‌阀杆‌：梯形螺纹设计（2Cr13不锈钢材质），将旋转运动转换为闸板直线升降。

‌驱动方式‌：手动（手轮）、伞齿轮传动（对应国标型号Z545X型）或电动执行机构（对应国标型号Z945X型），适应不同操作需求。

‌附加结构‌

‌防盗锁闭‌：通过预压缩弹性材料增强密封，结合非标钥匙槽限制非法操作。

‌导向块‌：聚四氟乙烯材质，降低闸板与阀体导向槽摩擦，延长使用寿命。

三、技术参数与适配性

‌公称通径‌：DN50～DN1600；

‌适用介质‌：水、污水、腐蚀性流体（耐温≤200℃）；

‌连接方式‌：法兰（GB/T 17241.6标准）、螺纹（BSP/NPT）或沟槽式
