软密封闸阀应用与选型指南

软密封闸阀应用与选型指南

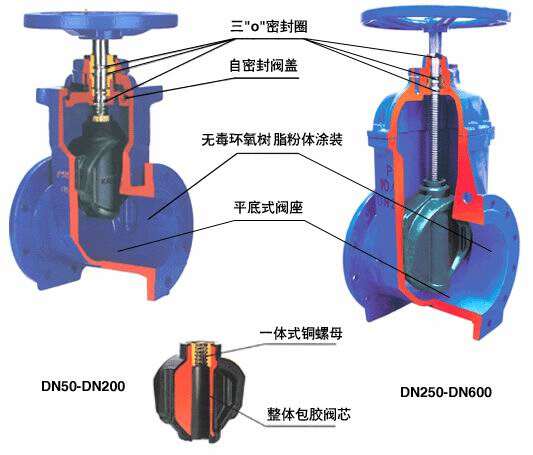

进口软密封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间，可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上的水介质的截流装置使用

一、核心应用领域

‌市政供水与污水处理‌

适用于城市给排水系统、污水处理厂的截流控制，凭借橡胶密封层耐腐蚀、低泄漏特性，可适配清水、污水等介质，典型型号如Z45X（暗杆式）和Z41X（明杆式）。

‌技术参数‌：公称通径DN50～DN1200，耐温范围-20℃～80℃，压力等级PN10、PN16。

‌消防系统‌

沟槽式软密封闸阀（如Z945X）适配卡箍连接，便于快速安装与维护，满足消防管道紧急启闭需求。

‌设计优势‌：平底式流道减少杂质淤积，整体包胶闸板确保零泄漏。

‌工业流体控制‌

‌石油化工‌：选用阀体材质为CF8/CF8M不锈钢或环氧树脂涂层的型号，耐酸碱腐蚀，适配DN200及以上大口径管道。

‌暖通空调‌：优先采用常温低压环境适用的Z45X型，若介质含杂质或需远程控制，可选Z945X电动型号。

二、选型关键要素

‌介质特性适配‌

‌腐蚀性介质‌：选择阀体及密封材料耐腐蚀的型号，如EPDM橡胶密封（耐弱酸碱）或PTFE阀座（耐强腐蚀）。

‌含颗粒杂质‌：优先选用硬密封闸阀；若必须使用软密封，需缩短维护周期并增加过滤装置。

‌工况参数匹配‌

‌温度‌：橡胶密封材料适用温度上限为120℃（NBR）或150℃（EPDM），超温需改用硬密封。

‌压力‌：软密封闸阀公称压力通常为PN10-PN16，高压场景（＞1.6MPa）建议选择金属硬密封。

‌功能需求‌

‌操作方式‌：手动型（Z41X/Z45X）适合常规调节，电动型（Z945X）或伞齿轮驱动型（Z545X）适用于远程控制或大口径阀门。

‌防盗需求‌：配置非标钥匙槽或密码锁的暗杆式闸阀（如Z945X），应用于无人值守管网或需防篡改场景。

‌结构设计选择‌

‌明杆式（Z41X）‌：阀杆外露便于观察开闭状态，适用于需频繁调节的管道。

‌暗杆式（Z45X）‌：阀杆内置节省空间，更适用于安装空间受限的场合。

‌连接方式‌：法兰连接（GB/T 17241.6标准）为主流，小口径（≤DN50）可选用螺纹连接（BSP/NPT）或沟槽式。

三、典型选型案例

‌案例1：自来水厂主输水管‌

选型方案：Z45X-16Q暗杆软密封闸阀，DN600，球墨铸铁阀体+EPDM密封，耐压1.6MPa，适配常温清水。

‌案例2：化工废水处理线‌

选型方案：Z945X电动暗杆闸阀，DN300，不锈钢阀体+PTFE密封圈，配套电动执行器实现远程控制
